特种板型
| 半焊接式板式热交换器（WX） | 板式冷凝器（YX） | 宽间隙式板式热交换器（GX） |
半焊接式板式热交换器（WX）
特点
在整个热交换中，因其均匀的流量分布及其特殊的板型，实现了高导热系数。

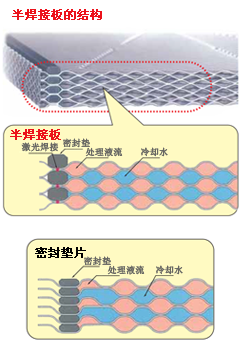

在两板块之间通道孔处，激光焊接有O型圈。由此，与传统板式热交换器相比，
半焊接板式热交换器可用于更高的压力。
在两板块之间通道孔处，激光焊接有O型圈。由此，与传统板式热交换器相比，
半焊接板式热交换器可用于更高的压力。
优点
1.与所有的密封垫式热交换器相比，具有高2～3倍的高耐压性。2.节省维修成本。
3.可选用耐腐蚀性的TCG式O型圈与合成橡胶。
4.半焊接板式热交换器的管嘴间距尺寸与下列板式热交换器相同。
WX-10与RX-10
WX-50与RX-50
WX-90与RX-90
因此RX-10、RX-50、RX-90 无需改变连接配管的位置，便可更换成WX系列。
5.与全焊接板式热交换器不同，半焊接板式热交换器可轻松地增加板以提高其能
力。
6.半焊接板式热交换器可分解并做好事前维修。
用途
●COG工厂中的BTX回收工艺●硫酸生产工艺
●聚合树脂工厂中的B.P.A回收工艺
●乙烯工厂中的淬火冷却器
●合成纤维工艺中的真空冷凝水冷却器
●无尘室中的纯水加热器
●油脂
技术规格
| 最大流量 | : | 2.300m/h |
| 操作压力 | : | 4.0MPaG |
| 最高操作温度 | : | 180℃ |
| 连接口径 | : | 100mm(4")/200mm(8")/350mm(14") |
| 板材料 | : | 316SS、钛及耐蚀镍基合金等 |
| 垫片材料 | : | WPDM、TCG、及FPM等 |

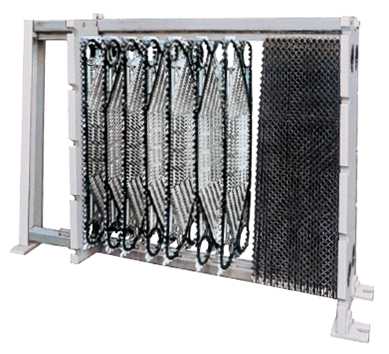

板式冷凝器（YX）
特点
YX式热交换器专为冷凝器而设计，用于提供高冷凝性能，并且板可用多种材料形成。
这种YX式热交换器重量轻且结构紧凑，并且具有传统S&T热交换器的2～3倍的热交换性能。
这种YX式热交换器重量轻且结构紧凑，并且具有传统S&T热交换器的2～3倍的热交换性能。
优点
1.导热系数是多管式的2倍。冷凝面积始终保持不变，由于冷凝水马上被排到外部，因而提高了导热系数。
2.为了比普通板式热交换器减少更多的蒸汽压差，在蒸汽管路板和冷却水管路板
的组合方面进行了专门的考滤。
3.冷却水消耗相当于多管式热交换器的大约一半。
4.TCG垫片的使用把用途扩展到更广的领域。
5.便于板的清洁和检查。
6.通过增加或减少板的数量，易于改变冷凝容量。
7.由于进出口接头安装在同一侧，YX-80不仅适用于整体冷凝器，而且还适用于
局部冷凝器。
用途
●啤酒工艺中的麦汁煮沸锅冷凝器●排气冷凝器
●CL N NH气体冷凝器
●大气冷凝器
技术规格
| 最大流量 | ： | 30.000m/h |
| 操作压力 | ： | -0.097MPa-0.6MPaG |
| 最高操作温度 | ： | 180℃ |
| 板材料 | ： | 316SS、317LSS及钛等 |
| 垫片材料 | ： | NBR、EPDM、IIR及TCG等 |

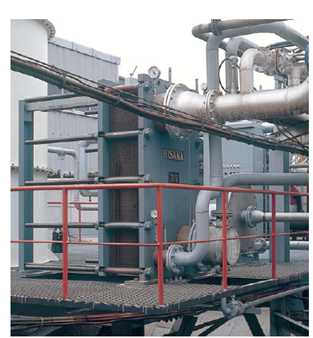

宽间隙式板式热交换器（GX）
特点
GX-21为热和冷两侧提供了10mm的板间隙，因此可以在热和冷的稀浆之间进行热交换。GX-22板与GX-21板方向相反，同时朝下。处于GX-21和GX-22之间的混合板型(称作GX-23)在一侧提供了20mm的最大板间隙，可用于大尺寸微粒。
与传统相比，GX板具有更大的深度，更大的波纹间距以及更少的金属接触点。
与传统相比，GX板具有更大的深度，更大的波纹间距以及更少的金属接触点。
优点
1.板之间的流通更顺畅2.GX系列具有更宽的凹糟问题
3.混合板型配置有三种凹糟问题
4.更加适用于稀浆、浓淍液体以及含有晶体的流体
5.电解抛光可选用于食品加工
用途
●PVC稀浆、乳状液●染色机的废水
●电镀液；淬火油
●化学溶液(次氯酸钠、酸钠等)
●纸浆中的纤维溶液
●制糖工艺中的原汁
●废水
技术规格
| 最大流量 | : | 900m/h |
| 操作压力 | ： | 0.7MPaG |
| 最高操作温度 | ： | 130℃ |
| 连接口径 | ： | 100mm(4")/200mm(8") |
| 板材料 | ： | 316SS、317LSS及钛等 |
| 垫片材料 | ： | NBR及EPDM等 |
